No carga alternador

Buenas noches, mi nombre es Kevin y soy nuevo por aquí!
Tengo un 4runner del año1994 el 3.0td 125cv.
Mi problema es que no carga el alternador, y cuando le das el contacto no se encienden las luces del cuadro de instrumentos, e cambiado el alternador y e revisado las baterías y están bien. Alguien me podría ayudar!!!!!
Un saludo y muchas gracias de antemano

Buenas tardes Sergio.
Mi caja de fusibles es diferente, y he mirado los fusibles y están bien. El contactor de arranque de la llave como se puede comprobar? Puenteandolo?
Un saludo

Muchas gracias de ante mano.
Me acabo de dar cuenta que al arrancar no se encienden las luces del cuadro pero si enciendo las luces de posición- cortas al arrancar se enciende la luz de los calentadores, eso podría ser por algo en especial?
Un saludo

Muy buenas:

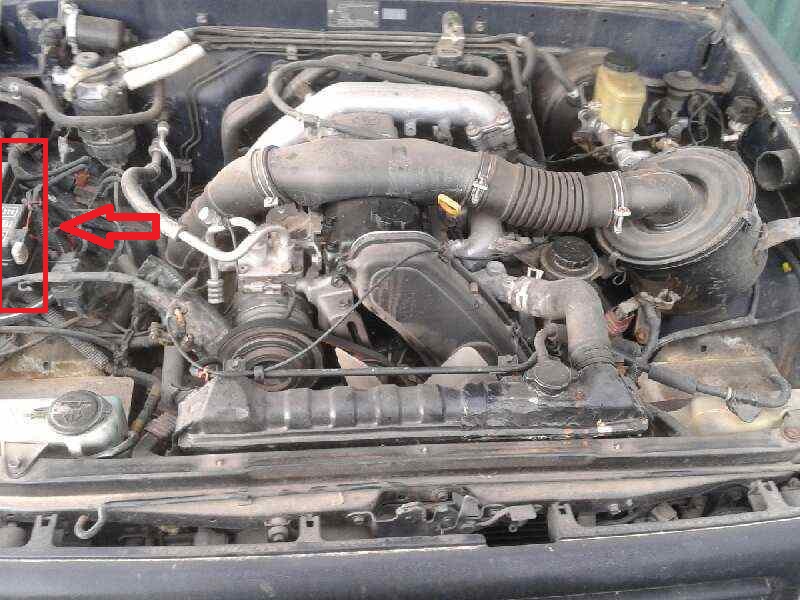

Es por culpa del fusible destrozado que tienes ahi. En cualquier tienda de recambios pide un fusible de 80A (amperios) es como el verde y rojo que tienes con una tapita transparente, pero de color negro. Para ponerlo deberas quitar el "destrozado" (que seguro estara soldado al plastico.

Primero desmonta la pieza gris de "diagnosis" (sale hacia arriba), y luego deberas quitar la base del fusible sacandolo hacia abajo (deberas sacar unas clemas que tien con la ayuda de un destornillador plano). una vez extraido, quita el roto (con alicates y pinzas) y luego montalo de nuevo.

Espero, haberte sido de ayuda

Un saludo a tod@s
